非常用発電機の基礎工事とは？

非常用発電設備は、災害時などの停電対策として導入されますが、維持管理においては定期的な試運転が欠かせません。運転時にはエンジンによる大きな振動や騒音が発生するため、基礎には機器重量を支えるだけでなく、振動を抑制し、地震時の転倒を防ぐ性能が求められます。

本記事では、消防法上「非常電源（自家発電設備）」として扱われる非常用発電機一式（発電機・原動機・制御盤等）をまとめて「非常用発電設備」と呼び、種類や基礎施工の事例などをまとめました。

基礎が必要となる非常用発電設備の種類

非常用発電設備における基礎の仕様は、形式と、設置場所の組み合わせによって決定されます。形式によって重量や重心位置が異なり、設置場所によって防水や防振の要求レベルが変わるためです。

オープン形（共通台床・露出）

オープン形とは、エンジン（原動機）と発電機を共通台床（共通ベース）に搭載し、カバー等で覆わず露出させた形式です。主に屋内発電機室や、屋外でも周囲に建屋がある環境へ設置されます。機器からの放熱や排気が直接行われるため、基礎周辺には排気管や冷却水配管のスペース確保が必要です。

よく用いられる基礎

標準的な基礎は鉄筋コンクリート（RC）造です。機器重量に対して十分な質量を持たせることで振動を吸収し、アンカーボルトで強固に固定します。特に振動対策が重要となる現場では、コンクリート基礎と機器の間に防振ゴムを挟む「浮き基礎（慣性基礎）」を採用し、振動伝播を低減させます。

キュービクル形（キャビネット収納）

キュービクル形は、発電装置一式を鋼製の箱（キャビネット）に収納した形式です。雨風を防ぐ機能や防音機能を備えているものもあり、屋外や屋上への設置に適しています。パッケージ化されているため据付が比較的容易です。ただし、筐体ごとの重量が増加する傾向にあります。

よく用いられる基礎

基本的にはRC基礎を用いますが、水害対策（浸水防止）やメンテナンス性を考慮し、基礎高さを上げるケースが多く見られます。鋼製架台（H形鋼など）を用いてかさ上げを行う場合は、架台自体の剛性と耐震性が重要。架台が地震力に耐えうるよう、構造計算に基づいた設計が必要です。

設置場所で変わる「基礎の論点」

設置場所ごとの制約条件も、基礎設計における重要な決定要因です。屋外地上設置では、地盤沈下対策や雨水排水のための勾配確保、雑草対策としての防草コンクリート打設などが検討事項に含まれます。

屋上設置の場合は、建物構造体への積載荷重制限（許容床荷重）の確認が最優先です。また、防水層を貫通してアンカーを打つ際の防水処理や、直下階への振動伝播を防ぐための高度な防振対策が求められます。屋内設置では、搬入経路の制限や、換気・排気ダクトとの取り合い調整が基礎位置決定に影響します。

発電機本体だけでなく、付帯設備の基礎も忘れてはいけません。吸排気サイレンサ（消音器）や燃料タンク（サービスタンク）も地震時に揺れるため、独立した支持架台や振れ止め支持を設けます。これら付帯設備の耐震措置も、消防法や建築設備耐震設計・施工指針の対象となります。

非常用発電機 基礎工事の流れ

既設調査・現況確認

機器の寸法・重量・アンカー位置を確認し、既設配管や排気ルートとの干渉を調査します。搬入経路や作業スペースの確保もこの段階で行います。

施工計画・仮設計画

搬入・揚重計画、工事中の電源確保、近隣への騒音対策を立案します。更新工事の場合は、既存撤去手順と停電時間の調整が重要です。

撤去・下地処理

既存設備がある場合は撤去し、古い基礎の解体やはつりを行います。屋上の場合は防水層の補修や保護処理を実施します。

墨出し・配筋・型枠

設計図に基づき正確な位置を墨出しし、鉄筋を組み型枠を設置します。アンカーボルトの位置精度はこの段階で決まるため、慎重な確認を要します。

コンクリート打設・養生

コンクリートを打設し、所定の強度が発現するまで養生期間を設けます。強度が不十分な状態で機器を載せると、沈下やクラックの原因となります。

機器据付・固定

基礎上に機器を設置し、ライナー等で水平レベルを調整します。レベルが出た状態でアンカーボルトを本締めし、グラウト材で隙間を充填します。

試運転・点検

配線・配管接続後、試運転を行い、振動や異音がないか確認します。負荷運転試験を見据え、試験機材の接続スペースも最終確認します。

非常用発電の基礎施工事例

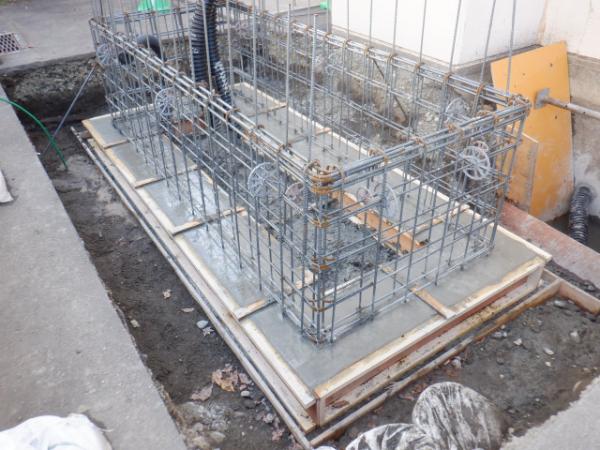

掘削〜配筋〜打設で堅固な基礎を作った事例

屋外地上設置において、更地の状態から新規に基礎を構築した事例です。重量のある発電機を長期間支えるため、地中部分からの堅実な施工プロセスが写真からも見て取れます。

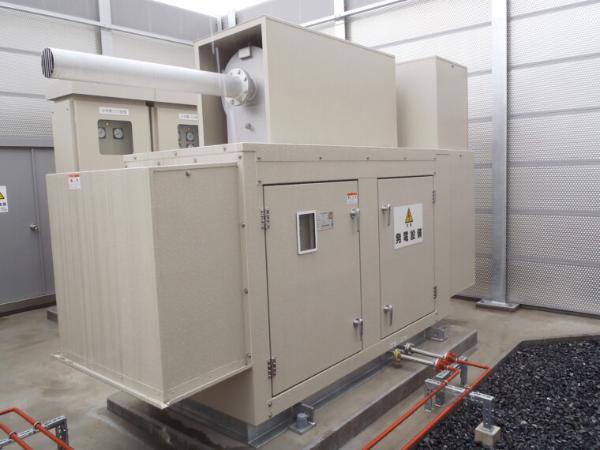

既存設備に合わせ精密に基礎位置を決めた更新工事

屋上設置の更新工事において、既存の設備との兼ね合いのため、精密な位置決めを行った事例です。基礎の精度が、その後の据付品質と工期短縮に繋がることを示唆しています。

基礎工事における注意点

設計段階

機器重量（運転重量）と地震時の水平力を考慮し、メーカー指定の基礎図や「建築設備耐震設計・施工指針」に基づいたアンカーボルト選定・埋込深さを確保します。

上層階への設置や、静粛性が求められる施設では、振動伝播シミュレーションを行い、必要に応じて防振架台や慣性ベースの採用を検討。

将来的なメンテナンスや法定点検（負荷試験）を想定し、作業員が安全に通行できる動線と、試験機材（模擬負荷装置）を設置・接続できるスペースも確保しておきます。

施工段階

アンカーボルトの位置ズレは致命的な手戻りにつながる要因です。コンクリート打設時の圧力でボルトが動かないよう、テンプレート等で強固に固定して打設します。

屋上設置の場合、基礎工事に伴う防水層の破損に注意が必要です。アンカー貫通部や基礎周囲の防水処理（雨仕舞）を確実に行い、漏水を防止します。

鋼製架台によるかさ上げを行う場合は、架台自体の防錆塗装や溶融亜鉛めっき処理の状態を確認し、長期的な腐食対策を施します。

非常用発電設備の基礎は、機器形式（オープン／キュービクル）と設置場所の制約を整理し、「支持・耐震・防振」の観点で仕様を決定。工事においては、事前の調査と精密なアンカー位置出しが品質の鍵です。点検時のメンテナンス動線まで見据えた施工計画が求められます。

設備更新や新設における基礎工事は、建築と設備の接点となる重要な工程です。詳細な検討が必要な際は、専門業者へ相談し、建物全体の安全性を考慮した設計を進めてください。
