集塵機の基礎工事とは？
工場や作業現場の環境維持に欠かせない集塵機ですが、その性能を十分に発揮させるためには強固な「基礎」が必要です。本記事では、基礎工事が求められる集塵機の種類や施工の手順、失敗を防ぐための重要な注意点について詳しく解説します。
基礎が必要となる集塵機の種類
大型の産業用集塵機（バッグフィルター・サイクロン等）
バッグフィルター式やサイクロン式といった大型の産業用設備は、本体重量が非常に重いため、地盤に直接設置すると沈下や傾きが生じる恐れがあります。こうした設備は高さもあるため、重心が不安定になりやすく、地震が発生した際の転倒リスクを考慮しなければなりません。また、フィルター交換や内部点検などのメンテナンス時には作業員が設備に登ることも想定されるため、足場の安定性を含めた強固なコンクリート基礎が求められます。長期的な安全稼働を実現するには、設備の自重を均等に分散し、地盤への負荷を適切に管理する設計が重要だと考えられています。
屋外に設置される集塵機
集塵機を屋外に設置する場合、屋内とは異なり自然環境の影響をダイレクトに受けることになります。特に注意すべきは台風などの強風による「風荷重」であり、大きな受風面積を持つ集塵機は強風に煽られて位置がずれたり、最悪の場合は転倒したりする危険性が否定できません。そのため、基礎と本体をアンカーボルトで強固に連結し、風の力に抵抗できる構造にすることが推奨されます。さらに、雨水による地盤の軟弱化や浸食を防ぐ役割も基礎には含まれており、周囲の状況に応じた適切な高さや形状を検討することが、設備を長持ちさせる鍵となります。
振動や衝撃が発生する集塵機
パルスジェット式の払い落とし機構を備えたモデルや、高出力のファンを搭載した集塵機は、稼働中に一定の振動が発生する傾向にあります。この振動が基礎を通じて地面や建物に伝わると、騒音トラブルや周囲にある精密機器への悪影響を及ぼすかもしれません。これを防ぐためには、振動を吸収・分散させるための十分な質量を持った基礎や、防振ゴムなどを併用した特殊な基礎設計が有効とされています。継続的な微振動はコンクリートの劣化を早める要因にもなるため、動的な荷重を十分に考慮した厚みと強度を確保することが、施設全体の環境維持に繋がります。
集塵機の基礎工事の流れ
- 現地調査・地盤確認：設置予定場所の地盤強度を測定し、補強の要否を確認します。
- 設計・配筋計画：メーカーの仕様書に基づき、鉄筋の配置やコンクリートの厚みを決定します。
- 掘削・砕石敷き：所定の深さまで土を掘り、砕石を敷き詰めめて転圧し、土台を固めます。
- 型枠設置・配筋：基礎の形を作る型枠を組み上げ、強度を確保するための鉄筋を配置します。
- アンカーボルト設置：集塵機の固定位置に合わせて、ボルトを極めて正確な位置に固定します。
- コンクリート打設：型枠内に生コンクリートを流し込み、気泡を除去しながら表面を平滑に整えます。
- 養生・型枠脱型：コンクリートが規定の強度に達するまで養生を行い、その後に型枠を外して完成です。
集塵機の基礎施工事例

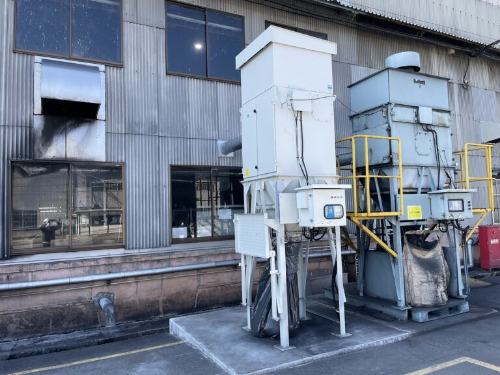

集塵機新設に伴う基礎工事事例
（https://www.nishikawa-nbc.co.jp/construction/2024/03/13/新設集塵機-基礎・メンテナンス架台設置工事/）
集塵機の新設に伴う基礎工事の事例です。既設舗装の撤去から掘削・配筋・生コン打設、天端の金コテ仕上げまで一貫して対応。メンテナンス用架台の設置を見据え、お客様と入念な形状打合せを行い、将来の作業性も考慮した設計を実現しました。土木から付帯設備まで柔軟に連携し、精度の高い設備土台を構築しています。
集塵機の基礎工事における注意点
アンカーボルトの精度と位置出し
集塵機を基礎に固定するアンカーボルトの位置決めは、工事全体の中でも特に高い精度が求められる工程です。もし数ミリでも位置がずれてしまうと、重たい集塵機の脚部がボルトを通らず、据え付け作業が中断してしまうといった事態を招きかねません。このようなトラブルを回避するためには、型枠設置時の正確な位置決め作業を徹底し、コンクリートを流し込む際にもボルトが動かないよう専用の固定治具を用いるなどの工夫が必要でしょう。万が一のずれに備えて、多少の調整が可能な箱抜き工法などを検討しておくことも、スムーズな施工を実現するための一案となります。
荷重計算（静荷重・動荷重）の徹底
基礎の設計を行う際には、設備そのものの重さである「静荷重」だけを確認するのでは不十分な場合があります。集塵機は稼働中に内部に大量の粉塵を溜め込むため、満杯時における最大重量を想定した設計を行わなければなりません。また、モーターの回転やパルスエアーによる「動荷重」も地盤や基礎にストレスを与えるため、これらを加味した構造計算が必要不可欠です。荷重の見積もりが甘いと、時間の経過とともに基礎にひび割れが発生したり、不等沈下によって設備が傾いたりするリスクが高まります。将来的なメンテナンスコストを抑える意味でも、余裕を持った計算が望ましいでしょう。
防水・防食対策（屋外設置の場合）
屋外や湿度の高い環境に設置される基礎には、経年劣化を最小限に抑えるための対策が求められます。コンクリートは微細なクラックから水分が浸入すると、中の鉄筋が錆びて膨張し、基礎全体の強度を著しく低下させる性質を持っているからです。そのため、表面の排水勾配を適切に設定して水たまりを防いだり、必要に応じて防水塗装を施したりすることが有効な手段となります。加えて、アンカーボルト自体も腐食に強い材質を選定するか、防錆処理を施したものを使用してください。細部への配慮が、集塵機本体だけでなく基礎そのものの長寿命化を支えることになります。
集塵機の導入において、基礎工事は設備の安定性と安全性を支える文字通りの「土台」です。適切な種類に応じた設計を行い、正確な工程と注意点を守ることで、トラブルのない長期的な運用が可能となります。信頼できる専門業者と連携し、現場の状況に最適な基礎を構築することが、最終的には工場の安全と生産性の向上に寄与するはずです。
