田島ルーフィング

長年にわたり屋上防水の分野で実績を持つ国内メーカーで、屋上設備用の乾式基礎「PV-FIX」シリーズを提供しています。

本記事では、田島ルーフィングが取り扱っている設備用基礎の特徴や事例などをまとめました。

引用元：田島ルーフィング公式サイト
https://tajima.jp/

田島ルーフィングはどんな
設備基礎メーカー？

太陽光パネル基礎の不具合
リスクを設計段階で低減

太陽光パネルの基礎で雨漏りの弱点となりやすいのが、屋上の防水層と基礎のつなぎ目です。田島ルーフィングの「PV-FIX」シリーズは、つなぎ目の不具合リスクを減らすために開発されました。それぞれの防水工法に適した形状と構造を持つため、長期にわたり安心して使用できます。

設計者が判断しやすい情報環境を用意

公式サイト内にある「設置上の留意点」のページにて、基礎に作用する力の考え方や耐力判定のフローを明示し、各製品の設計耐力値も公開しています。

さらに、「モデル架台」のページでは、建物の高さや基準風速を条件に必要個数の概算を検討できる情報や、CADデータ・割付例を提供しており、初期検討から実施設計への橋渡しがスムーズです。

田島ルーフィングの
主な設備用基礎

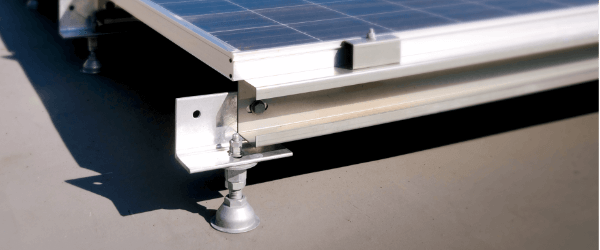

PV-FIX（ソーラーベースS）

引用元：田島ルーフィング公式サイト
https://tajima.jp/waterproof/solar/products/base_s/

高さ調整機能で多様な屋上環境に対応可能

PV-FIXシリーズのベーシックモデルです。現場でコンクリートを打設せず、工場で製作された部材を現場で組み立てて設置するため、新築・改修を問わず幅広い屋上に対応できます。

架台設置高さはおおむね121〜136mmの低床で、15mm範囲の高さ調整にも対応可能。屋上のスカイラインを崩しにくく、意匠や景観への配慮が必要な建物にも適しています。

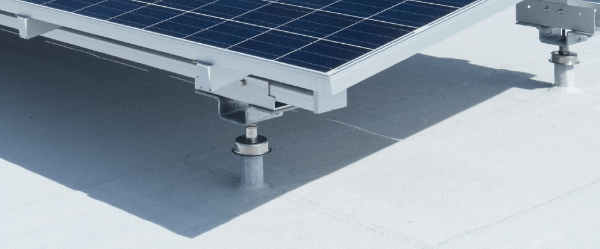

PV-FIX（ソーラーベースW70）

引用元：田島ルーフィング公式サイト
https://tajima.jp/waterproof/solar/products/base_w70/

露出断熱防水にも対応可能な高耐力モデル

厚い断熱層に対応しつつ高い設計耐力を発揮するモデルです。断熱材厚さ85mmまでの屋上に対応しており、高さ調整範囲も60mmと余裕があります。露出断熱防水や多段架台でのレイアウトなど、断熱と発電効率を両立した計画に向いているでしょう。

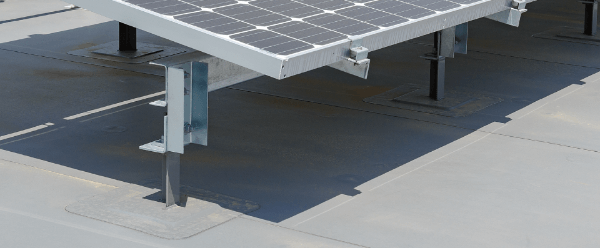

PV-FIX（ソーラーベースVT）

引用元：田島ルーフィング公式サイト
https://tajima.jp/waterproof/solar/products/base_vt/

漏水リスクを抑えた設置が可能

塩ビシート防水に適正化した軽量乾式基礎です。VTはシート防水の特性を踏まえ、取り合い部の納まりに配慮することで、漏水リスクを抑えながら確実な固定を追求。

塩ビシートや塗膜防水での屋上再生・更新と同時に太陽光を導入したい案件に、施工性と長期安定性の両面から応えます。

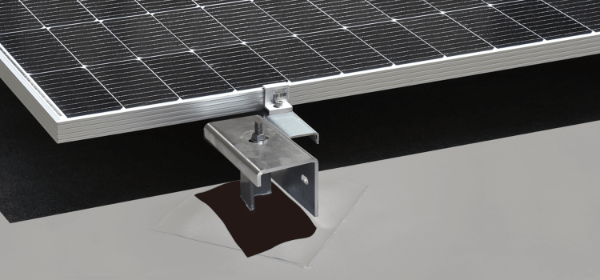

PV-FIX（ソーラーベースD）

引用元：田島ルーフィング公式サイト
https://tajima.jp/waterproof/solar/products/base_d/

金属屋根への太陽光設置を
コンパクトにする乾式基礎

工場・倉庫などで広く使われる金属サンドイッチパネル（YPパネル・DSパネル）専用の乾式基礎です。

画像はコンクリート下地ではなく、金属系屋根に太陽光を載せたいニーズに応えるモデル。架台設置高さは100〜120mmと低く、屋根上での見え方に配慮しつつ発電設備を設置できます。

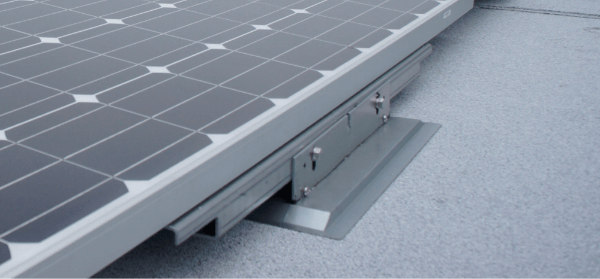

PV-FIX（ソーラーステイ）

引用元：田島ルーフィング公式サイト
https://tajima.jp/waterproof/solar/products/stay/

モジュール単独設置で
屋上空間を効率的に活用

基礎と架台を一体化した乾式基礎で、単独設置できる低重心のスマート形状が特徴です。モジュールを1枚ずつ独立して低い位置に設置できるため、狭小・異形の屋上でも柔軟に対応しやすく、屋上のスカイラインを乱さない設計に寄与します。

田島ルーフィングの
導入・設置事例

公式サイトに記載がありませんでした。

PV-FIXシリーズは、防水の専門知見を背景に屋上の雨仕舞（雨水の侵入を防ぐ納まりの工夫）と長期安定性に配慮された乾式基礎で、低背・軽量・高耐力のバランスにより、オフィスや商業施設、学校、医療施設、工場・倉庫など、幅広い用途に適しています。

コンクリート下地の多様な防水仕様にはSやW70、塩ビシートや塗膜防水にはVT、金属サンドイッチパネル屋根にはD、狭小・不整形の屋上や景観配慮が求められる案件には架台一体のソーラーステイが向いている組み合わせです。
