キュービクルの基礎工事とは？
数百kg～数トン規模にも及ぶキュービクル本体を安全に支えるための、「土台」を構築する工事です。適切な基礎は耐震・防水性を確保し、電力インフラ停止による業務中断リスクを低減します。
本記事では、基礎工事の種類や流れ、施工事例、設計時の注意点をまとめました。
キュービクル基礎の目的は？
高電圧を扱う設備を安全かつ安定的に設置する目的です。具体的には、地震や強風による転倒を防止するほか、地面との絶縁距離を確保して感電リスクを低減したり、雨水や浸水から設備を守ったりする役割もあります。
また、キュービクルは1台あたり数百kg〜数トンの重量設備です。直接地面や床に置くと、局所的に大きな荷重がかかり、沈下やひび割れの原因になるため、設備用基礎の上に設置して荷重を分散することが大切です。
キュービクル基礎の構造
鉄筋コンクリートを打設する湿式基礎を用いるのが一般的です。形状によって性能や特徴が異なります。床面全体を一体化させる「ベタ基礎」は新規設置工事で多く採用される工法で、強度と安定性に優れています。
一方、2列の基礎で機器を支える「ゲタ基礎」は、床下に配線スペースを確保しやすく、メンテナンス性に優れているのが特徴です。ただし床下が開放される構造のため、小動物が侵入してショートや停電のリスクにつながる可能性があり、対策が必要になります。
また、工期短縮を重視する現場や屋上など重量制限のある場所では、工場で製作された「乾式基礎」が有効な選択肢です。
キュービクルの基礎工事の流れ
- 地盤調査・設計
地盤強度を確認し、重量や仕様に応じて基礎寸法を決定。図面にアンカーボルトや配管スリーブ、接地線位置を反映。 - 掘削・地業
基礎部分を掘削し、砕石を敷き固めて支持地盤を形成し沈下を防止。 - 鉄筋・型枠
設計通りに鉄筋を配筋し、コンクリート用の型枠を組み立てる。 - アンカーボルト設置
キュービクル本体を固定するため、ミリ単位の精度でボルトを配置。 - 配管スリーブ・接地
電源ケーブルを通すスリーブを設置し、感電防止の接地線も同時に準備。 - コンクリート打設
隙間なく充填し、ボルトやスリーブがずれないよう細心の注意を払う。 - 養生・仕上げ
強度が出るまで養生し、型枠を外して仕上げ。アンカーボルト位置を最終確認。
キュービクルの施工事例
漏水リスクを回避した
キュービクルの基礎施工事例
（https://vertec.biz/works.html）

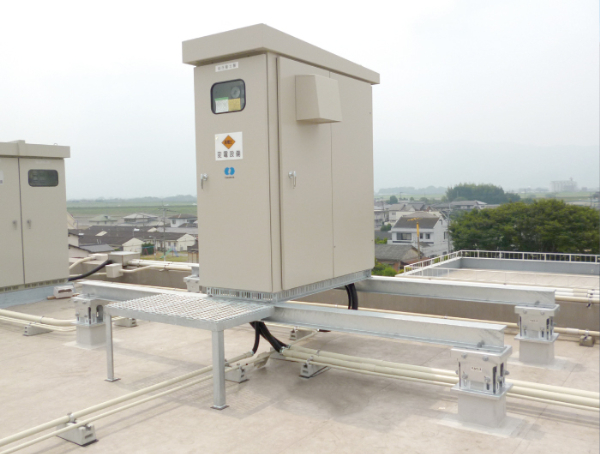

施設のキュービクル設置にあたり、防水層を傷めない鋼製基礎を採用した事例です。デッキコンクリート下地にも対応し、長尺アンカーを使わずに固定。防水性能を保ちながら安全に機器を設置できるよう配慮されており、長期安定運用を支える基礎構造となっています。
キュービクルの
基礎工事における注意点
高電圧を扱うキュービクルの基礎工事では、小さなミスが大きなトラブルにつながります。次の注意点を押さえて安全性を確保しましょう。
- 寸法精度：アンカーボルトの位置や高さを図面通りに施工し、据付不能や耐震性低下を防ぐ
- 耐震・耐風：鉄筋補強とボルト固定を確実に行い、地震や強風に伴う転倒を防止する
- 防水・排水：天面に勾配をつけ、配管部を防水処理することで浸水や漏電を防ぐ
- 地盤・荷重分散：支持力を確認し不足時は地盤改良を行い、沈下や傾きを防止する
キュービクルの基礎を
選ぶ際のポイント
基礎の仕様や設置場所を決定する計画・設計段階では、長期的な視点で以下のポイントを検討することが大切です。
初期コストと維持コストのバランス
基礎の設置費用といった初期コストだけでなく、長期的な維持コストも考慮することが重要です。
例えば、メンテナンスしやすいスペースの確保により、将来の点検・修理費用を抑制できます。また、将来の増設を見越した設計は、結果的に改修コストの削減が実現可能です。初期投資と将来の費用を天秤にかけ、総合的な視点で計画を立てましょう。
長期使用に耐えるか、
防食・劣化対策があるか
キュービクルを長期間安定して利用するには、基礎の耐久性が欠かせません。特に屋外設置では、雨水による腐食や劣化を防ぐ仕組みが求められます。
「天端に水勾配をつける」「排水溝を設ける」といった防水対策によって、内部の精密機器を保護できるだけでなく、設備全体の寿命を延ばすことが可能です。
感電・転倒・浸水など
リスク低減に寄与するか
安全な運用のためには、様々なリスクを想定した基礎設計が求められます。浸水被害を防ぐためのかき上げや排水対策、地震の揺れに耐える強固な固定はもちろん、点検作業時の感電や転倒事故を防ぐための十分な保安距離の確保も重要です。
電気事業法などの法令基準を遵守した上で、様々な危険性を低減する基礎を選ぶことが、設備の安定稼働と人命の安全を守ることにつながります。
点検スペースが確保できるか、
更新しやすいか
キュービクルの維持管理や将来の設備更新を円滑に行うには、計画段階でのスペース確保が鍵となります。法令で定められた保安距離を確保し、日常点検や修理作業を安全かつ効率的に行えるレイアウトにしましょう。
また、将来の設備更新や増設に備え、機器の搬入・搬出経路や予備スペースをあらかじめ確保しておくことで、将来的な工事をスムーズに進めることができます。
抑えられるか
キュービクルは稼働時にトランスから特有の唸り音が発生するため、民家やオフィスが近い場所では騒音への配慮が必要です。設置場所の選定や、必要に応じて防音壁を設けるなどの対策を検討しましょう。
また、大型の筐体による圧迫感を避け、人目につきにくい場所を選んだり周囲の景観との調和を図ったりといった配慮が、地域との良好な関係構築につながります。
基礎選びを
屋上・屋外・路上など、設置場所が変われば基礎に求められる条件も変わります。
設置場所に合った基礎を選ぶことが、安全で長持ちする設備づくりの第一歩です。
本サイトでは、湿式・乾式の違いや主要メーカーの特徴を踏まえ、設置環境別におすすめの設備用基礎を分かりやすく紹介します。
