冷却塔の基礎工事とは？
冷却塔（クーリングタワー）は、屋外に設置され、ファンという回転体を持ち、水を循環させる設備です。運転時は水が蓄えられるため重量が増加し、常に振動が発生します。基礎の選定や施工精度が適切でない場合、騒音・振動トラブルや、強風・地震による転倒事故、配管破損といった重大な不具合につながりかねません。
本記事では、冷却塔の種類や設置場所に応じた基礎の選び方、工事の流れ、施工上の注意点を解説します。
基礎が必要となる冷却塔の種類
冷却塔は「水を扱う重量物」であり「屋外の回転機械」です。基礎は単に重さを支えるだけでなく、運転時の振動吸収や、台風などの風荷重に耐える役割を担います。選定する冷却塔の方式や設置場所によって、基礎に求められる要件は異なります。
開放式冷却塔（角形・丸形）
開放式冷却塔は、冷却水を外気と直接接触させて放熱する方式です。空調用や産業用として広く普及しています。構造上、下部水槽（ベースン）に多くの水が溜まるため、運転質量は乾燥質量よりも大幅に増加します。ファンによる風切り音や、水が落下する音が周囲への騒音源となる可能性があります。
よく用いられる基礎
重量を面または線で支える必要があるため、鉄筋コンクリート（RC）基礎が一般的です。建物の屋上やメンテナンススペースを確保したい場合は、鉄骨架台（鋼製架台）の上に設置するケースも見られます。特に開放式は、排出した熱気が再び吸い込まれる「ショートサーキット（再循環）」を防ぐため、基礎高さを上げて通気を確保する工夫が求められます。
密閉式（閉回路）冷却塔
密閉式冷却塔は、銅管などのコイル内に冷却水を通し、散水と送風によって間接的に冷却する方式です。外気に触れないため水質汚染が少なく、フリークーリング等に利用されます。開放式と同様に重量物であり、ファンによる振動が発生するため、基礎には十分な剛性と水平精度が必要です。
よく用いられる基礎
基本的には開放式と同様、RC基礎や鋼製架台が選定されます。コイルや散水ポンプを内蔵するため偏荷重になりやすく、アンカーボルトによる固定強度が重要です。振動対策として防振ゴムやスプリングを併用する事例が多く見られます。
設置場所別（屋上設置／地上設置）で基礎条件が変わる
冷却塔の基礎計画において、最も影響が大きい要素は設置場所です。屋上設置では、建物の梁（はり）に荷重を伝える必要があり、防水層の保護や階下への「固体伝搬音（振動が建物を通じて伝わる音）」対策が必須となります。地上設置では、地盤の支持力や、排水溝への勾配、近隣への騒音配慮が優先事項となります。
よくある支持形式（RC基礎／鋼製架台＋防振／PCa基礎 など）
条件に応じて以下の支持形式を使い分けます。
- RC基礎：地上設置や大型機で、長期的な安定性と耐震性を重視する場合に適します。
- 鋼製架台＋防振装置：屋上設置で、防水層をまたぐ高さ調整や、階下への振動遮断が必要な場合に有効です。
- PCa（プレキャスト）基礎：工場製作のコンクリート基礎を用いる手法で、更新工事など工期短縮が求められる現場に適しています。
冷却塔の基礎工事の流れ
冷却塔の性能を最大限発揮させるためには、事前の計画と精度の高い施工手順が不可欠です。一般的な工事フローは以下の通りです。
現地調査・条件整理
設置場所の寸法、搬入経路、既存設備の有無を確認します。騒音規制値や隣接建物との距離（離隔）もこの段階で把握します。
荷重計算・基礎選定
機器の製品図面に基づき、運転質量や地震・風荷重を算出します。これに耐えうる基礎形式（RCや架台）を決定します。
防振・固定計画
振動対策が必要な場合は、防振ゴムやスプリング架台を選定します。同時に、転倒防止のためのアンカーボルトの位置と仕様を確定します。
基礎施工（墨出し・打設・設置）
基礎コンクリートの打設、または架台の設置を行います。最も重要なのは天端の水平レベルです。不陸（凸凹）があると冷却塔の水位バランスが崩れます。
冷却塔据付・アンカー固定
クレーン等で冷却塔を基礎上に配置し、水平を確認した上でアンカーボルトを本締めして完全固定します。配管接続は、外部からの応力がかからないよう支持します。
試運転・確認
通水して漏水や異常振動がないか、排水がスムーズに行われるかを確認し、引き渡しとなります。
冷却塔の基礎施工事例

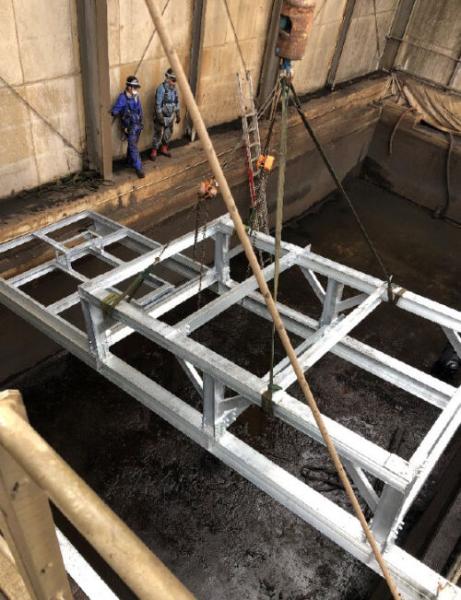

耐荷重計算・支柱追加で支持構造を再構成した例
https://pedia.e-houan.co.jp/cases/126/
金属加工会社の冷却塔更新では、解体後に下部架台を支える柱の腐食・劣化が確認され、耐荷重計算の結果、強度確保のために追加の支柱が必要でした。そこで、錆対策として「塩ビの中に鉄柱を入れてコンクリートを流し込む」構成のオーダーメイド支柱を新設。下部架台の支持を補強しています。あわせて、点検用の階段・デッキを設置するなど、更新を機にメンテナンス性も改善した点が特徴です。
参照元：豊安工業公式HP（https://pedia.e-houan.co.jp/cases/126/）

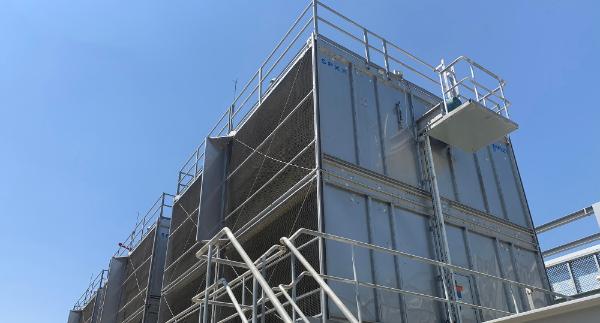

現地組立（KD）に切替えて据付した例
https://spxcooling.eu/case-studies/dubai-free-trade-zone-facility/
大規模施設での冷却塔導入では、限られた敷地（レイアウト）に多数セルを収める必要があり、計画段階から配置の精度が重要になります。本事例では、当初は工場組立での納入計画だったものの、現場条件によりノックダウン（KD：現地組立）納入へ計画変更。据付はメーカー側のチームが現場施工者と連携して監理し、稼働まで到達しました。
基礎そのものの仕様は公開されていませんが、「台数が多い」「スペースが厳しい」「納入形態が変わる」といった条件は、基礎割付（アンカー位置・架台割付）や搬入・仮置き計画に直結するため、比較検討時のよくある論点として参考にしやすい事例です。
参照元：SPX Cooling（Marley）公式HP（https://spxcooling.eu/case-studies/dubai-free-trade-zone-facility/）
冷却塔の基礎工事における注意点
冷却塔の性能と安全性を長期間維持するために、設計および施工段階で特に留意すべきポイントを挙げます。
設計段階
- 機器自重に加え、水が入った「運転質量」と、受圧面積に応じた「風荷重」で計算する。
- 騒音トラブルを防ぐため、近隣住宅や居室との距離、防振装置の要否を検討する。
- 日常点検や清掃ができるよう、基礎周りに作業スペース（足場）を確保する。
施工段階
- 基礎のレベル（水平）不良は、散水ムラや能力不足の原因となるため厳守する。
- アンカーボルトは正しい位置、正しい深さで埋め込み、ナットで確実に締め付ける。
- オーバーフローやドレン排水が基礎周りに滞留しないよう、排水勾配を確保する。
適切な基礎設備を選ぶ
冷却塔は「水荷重＋風荷重＋振動」がかかる設備であり、基礎強度が安全性を左右します。また、開放式か密閉式か、屋上か地上かによって、適した基礎形式（RC、鋼製架台、PCa）は異なるもの。
振動・騒音への配慮、メンテナンス性、排水計画を含めた総合的な判断が必要です。設置環境の条件を整理し、事例や注意点を参考に適切な基礎を選定してください。
