屋上設置可能な設備用基礎を解説

屋上に設備を設置する際、多くの場合は専用の基礎（機械基礎）が不可欠です。基礎は、設備の安全な固定や建物自体の保護に直結する重要な役割を担います。

本記事では、屋上で特に設置されることの多い太陽光パネルの設備用基礎メーカーを比較。屋上に基礎が必要な理由や種類や特徴、大まかな施工の流れなども合わせて解説します。

太陽光パネルで比較
屋上の設備用基礎・架台
おすすめメーカー3選

ベルテック

独自の最長5年の防水保証

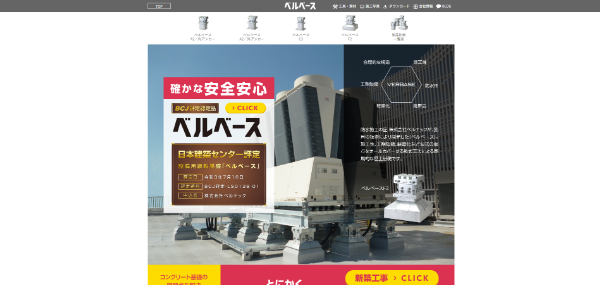

人力で運べるほど軽量なベルテックの設備基礎「ベルベース」は、太陽光パネルをはじめキュービクルなど多くの屋上設備の基礎として採用されています。風雨にさらされる屋上では、防水性能の確保が欠かせません。ベルベースは既存防水層への影響を抑える設計で、漏水リスクを大幅に低減。さらに独自の「検査防水保証システム」を導入し、最長5年間※の防水保証を提供しています。

太陽光パネルの架台と基礎をつなぐ接合部を調整できる点も大きなメリット。ベルベースを下地に固定した後に接合部の高さや勾配を調整ができるため、現場で多少の誤差が生じても対応ができます。

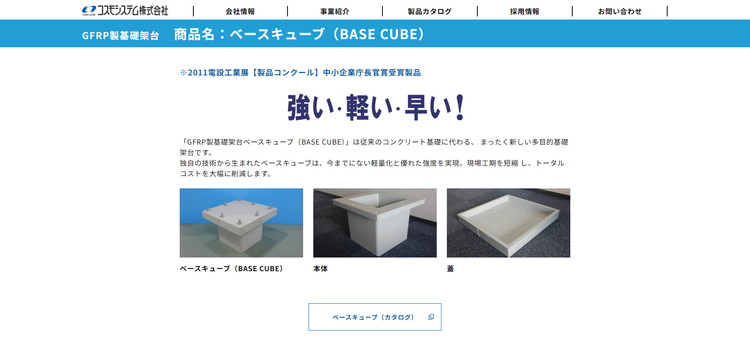

コスモシステム

台車を使って搬入できる軽量型

コスモシステムの「ベースキューブ」は、GFRP（ガラス繊維強化プラスチック）製の多目的基礎架台システム。軽量化と高強度の両立を目指し、工期短縮やコスト削減といった屋上基礎現場のニーズに応える設備用基礎です。

重量は従来のコンクリート基礎と比べて1/3程度の約50kgで、台車を使って搬入が可能。GFRPは紫外線に強い素材のため、高い耐久性も期待できます。さらに、2011年の「電設工業展 製品コンクール」にて中小企業庁長官賞を受賞（※）しており、独自技術による優れた基礎架台であることが評価されています。

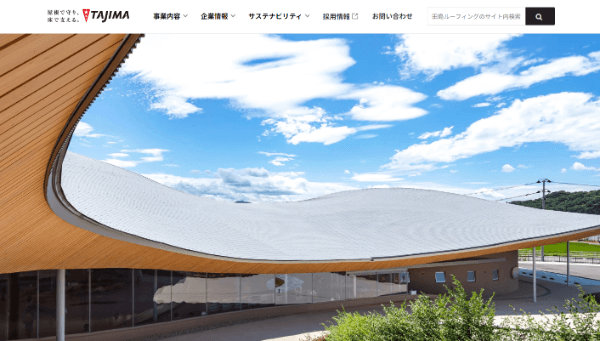

田島ルーフィング

耐久性と防水性を両立させる

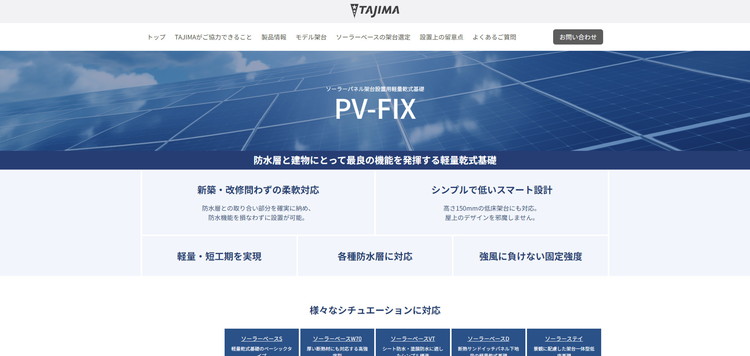

田島ルーフィングが提供する太陽光パネル基礎「ソーラーベース（PV-FIXシリーズ）」は、防水材メーカーとしての長年の知見を活かし、防水層との強固な一体化を実現。断熱・非断熱、新築・改修など、様々な条件に対応可能なラインナップを備え、建物の状態や用途に応じた提案が可能です。

屋上は風雨や温度変化に常にさらされる環境であり、防水層の劣化や漏水は太陽光設備全体のリスクとなります。ソーラーベースは防水層を傷つけずに設置できる構造を採用し、耐久性と防水性の両立を実現。建物のライフサイクル全体でのCO₂排出量削減にも貢献します。

設備基礎（機械基礎）が
必要な理由

風荷重の対策

屋上設備は、台風や突風によって非常に大きな風圧を受け、転倒・飛散する危険性があります。数十kgから数百kgの機器が飛ばされれば、建物や周辺に甚大な被害を及ぼしかねません。

リスクを防ぐには、機器を強固に固定する設備用基礎が必要です。アンカーボルトで建物の構造体（屋上スラブや梁）に設備用基礎を固定し、上に機器を据え付けることで、風荷重に対しても安全性を確保できます。

防水層を守るため

機器の重量や運転時の振動を防水層が直接受け続けると、数年でひび割れや劣化が進み、雨漏りの原因となります。一度浸水が始まると、内部の鉄筋を錆びさせ、大規模な補修工事が必要になる可能性も否定できません。

防水層への負担を軽減するには、屋上設備の荷重を分散する基礎が必要です。建物の資産価値と寿命を長く保つことに貢献します。

荷重を分散し建物を保護するため

室外機やキュービクル（高圧受電設備）などの重量設備は、脚部のような一点に荷重が集中しがちです。もし設備用基礎を使わずに屋上スラブへ直接置けば、建物の構造耐力を超えたり、防水層を傷つけたりする恐れがあるでしょう。

設備用基礎の役割は、集中荷重を梁などの頑丈な構造部材へ適切に分散させること。建物への負担を和らげ、長期的な安全性を確保する上で、不可欠な存在です。

基礎の種類（工法・素材）

屋上設備の基礎には、施工方法や素材の違いによっていくつかの種類があります。基礎の選定は、設備の重量・設置環境・工期・コストに直結する重要なポイントです。用途に応じた選び方をイメージできるよう、代表的な設備用基礎の種類をまとめています。

湿式基礎（現場打ちコンクリート）

現場で鉄筋を組んでコンクリートを打設する基礎です。強度・耐久性が非常に高く、幅広い形状を自由に製作できます。一方で、コンクリートの養生で工期が長くなり、重量が建物に負担をかける点に注意が必要です。工期に余裕がある新築現場での超重量設備や、特殊な形状が必須な場合に適しています。

乾式基礎

あらかじめ工場で部材を製作し、現場で組み立てる工法です。現場でコンクリートを打設する湿式と違い、天候に左右されにくく、養生が容易なため工期を大幅に短縮できるのが最大の利点です。主な種類として、鋼製基礎、PCa基礎、FRP基礎などがあります。

鋼製基礎

H形鋼などの鋼材（鉄骨）をフレーム状に組んで作られる基礎です。軽量で、建物への荷重負担を軽減できる点が大きな特徴です。部材が軽いぶん搬入・施工しやすく、太陽光パネルの架台や一般的な室外機の設置などに広く採用されています。

PCa基礎（プレキャストコンクリート組立）

工場生産のコンクリート部材（プレキャスト）を用いる乾式基礎です。コンクリートの強度と耐久性を備えつつ、安定した品質と工期短縮を両立できる点が魅力。

部材は重いため、搬入時にはクレーンが必須となります。稼働中の商業施設や病院の屋上設備を更新する際など、工期を短縮しつつも、設備用基礎の強度や耐久性を確保したい場合に適しています。

FRP・樹脂基礎

軽量樹脂を素材とした基礎です。人力で運べるほど軽いため、搬入・施工しやすいのが特徴。強度はコンクリートに及ばず、エアコン室外機などの小型設備に用途が限られます。

クレーンが使えない、あるいは建物の荷重制限が極めて厳しい現場で有効です。

湿式・乾式といった基礎の種類は、それぞれに特徴があり、用途に応じて選び分ける必要があります。キュービクル（高圧受電設備）や蓄電池には「湿式基礎」、空調設備や配管ラックには「乾式基礎」といった使い分けが代表例です。

屋上における
設備用基礎工事の流れ

屋上設備の基礎工事は、設備用基礎の種類によって作業内容の詳細が異なるものです。しかし、計画から完成までの大まかな流れには共通する部分もあります。基本的な工程を理解しておくことで、工期の見通しを立てられるようにしておきましょう。

1. 構造確認と計画
   建物の構造図面から、屋上スラブの構造や設備重量に耐えられるか（許容荷重）を確認します。その上で、設置する設備に合わせた基礎の形状や、建物の躯体にどう固定するのかなどの計画を立てます。
2. 設置面の準備（清掃・レベル調整）
   基礎を設置する場所を清掃し、正確な位置をマーキング（墨出し）します。床面に不陸（高さの不揃いや凹凸）がある場合はモルタルなどで調整し、基礎が水平に置けるように整えることが重要です。既存の防水層を傷つけないよう慎重な作業が求められます。
3. 基礎の設置
   計画した位置に基礎を設けます。現場で鉄筋を組んで型枠にコンクリートを流し込む「湿式工法」や、工場で作られたコンクリート部材や鋼材を現場で組み立てる「乾式工法」など、計画に合わせた方法で施工されます。
4. 固定と仕上げ
   設置した基礎をアンカーボルトなどで建物の躯体にしっかりと固定します。最後に、基礎の周りや固定部からの漏水を防ぐための防水処理などを施し、設備を安全に設置できる状態にして工事は完了です。

空調設備の基礎工事とは？

室外機やチラーユニットなどの重量機器を、安全に設置するために行う工事です。基礎（土台）の上に空調設備を据え付けることで、機器の重量負荷を分散しつつ、運転時の振動や風、地震といった外力に耐えられる仕組みになっています。建物の防水層や構造体への負担を軽減し、雨漏りや劣化を防げるのがメリットです。

次の記事では、設備の構成や空調方式ごとの特徴、基礎工事の流れをはじめ、実際の施工事例や設計・施工時に注意すべきポイントを紹介しています。

キュービクルの基礎工事とは？

キュービクルの設備用基礎は、機器を常に水平に保つことで、内部の電気設備を安定稼働させる役割を持ちます。屋上にキュービクルを設置する際は、地震・強風の影響で揺れやすいため、強固な基礎が欠かせません。

次の記事では、代表的な基礎構造の種類や施工の流れ、実際の施工事例に加え、設計・施工時に押さえるべき注意点や設置ポイントを解説しています。

太陽光パネルの基礎工事とは？

屋上、特に平らな陸屋根で採用されることが多い太陽光パネル。比較的軽量な設備ではないため、重機の搬入などは不要ですが、基礎の施工性や架台を支える強度は当然ながら高いレベルで求められます。

次の記事では、陸屋根に太陽光パネルを設置する際に欠かせない基礎工事の種類や特徴、防水・耐震への影響を解説。事例を交えて適切な工法選びのポイントを紹介します。

非常用発電機の基礎工事とは？

災害時や停電時に稼働する非常用発電設備を、確実に動作させるための土台を作る工事です。エンジン駆動による大きな振動や騒音を抑制し、地震時でも転倒しないよう、機器重量を支える十分な質量と耐震性能が求められます。設置場所や形式に応じた適切な基礎は、万が一の際の安全確保に直結するもの。

次の記事では、オープン形やキュービクル形といった設備の種類や、設置場所（屋上・屋外）ごとの基礎仕様の違いを解説。実際の施工事例や、設計・施工における重要な注意点もあわせて紹介しています。

冷却塔の基礎工事とは？

運転時に循環水が溜まることで重量が増す冷却塔を、安全かつ静粛に運用するための工事です。常にファンが回転する設備であるため、重量と振動の両方を受け止める強度が必要。適切な基礎施工により、台風などの強風による転倒を防ぎ、騒音や振動トラブルを未然に回避します。

次の記事では、開放式・密閉式の違いや、屋上・地上といった設置場所による基礎選定のポイントを解説。施工の流れや、耐震補強を行った実際の事例など、トラブルを防ぐための知識をまとめています。

給水ポンプの基礎工事とは？

給水ポンプの基礎工事とは、建物へ安定した給水を行うために機器を安全に支える土台を構築する工事です。重量のあるポンプの振動や騒音を抑え、地震時の転倒や設備損傷を防ぐため、十分な強度と防振性能が求められます。適切な基礎設計は、給水設備を長期的に安定稼働させるうえで重要な役割を担います。

次の記事では、増圧給水ポンプや揚水ポンプなど基礎が必要となる設備の種類、施工の流れ、施工時に注意すべきポイントについて具体的に解説しています。

排水処理機械の基礎工事とは？

排水処理機械は常時稼働するケースが多く、重量負荷だけでなく振動や薬品による影響を受けやすい設備です。そのため、機器特性に応じた基礎工事を行うことで、傾きや破損、騒音拡大などのリスクを抑えることが可能になります。

次の記事では、設備の種類ごとに求められる基礎性能や施工工程、設計時に注意すべきポイントを紹介しています。

分電盤の基礎工事とは？

分電盤の基礎は、設備を安定して支持し、地震や強風による転倒や変形を防ぐ役割を担います。特に屋外や屋上に設置する場合は、地盤強度や防水性能、耐風性を考慮した設計が重要です。

次の記事では、基礎が必要となる分電盤の種類や施工の流れ、具体的な注意点について紹介しています。

集塵機の基礎工事とは？

集塵機の基礎は、沈下や傾きを防ぎながら設備性能を安定して発揮させるための土台です。振動を伴う機種や屋外設置の場合には、基礎の強度や固定方法が重要なポイントとなります。

次の記事では、基礎設計の考え方や施工手順、失敗を防ぐためのポイントをわかりやすくまとめています。
